آشنایی کامل با دریچه خطی اسلوت و بررسی مزایای آن
دریچه اسلات چیست؟

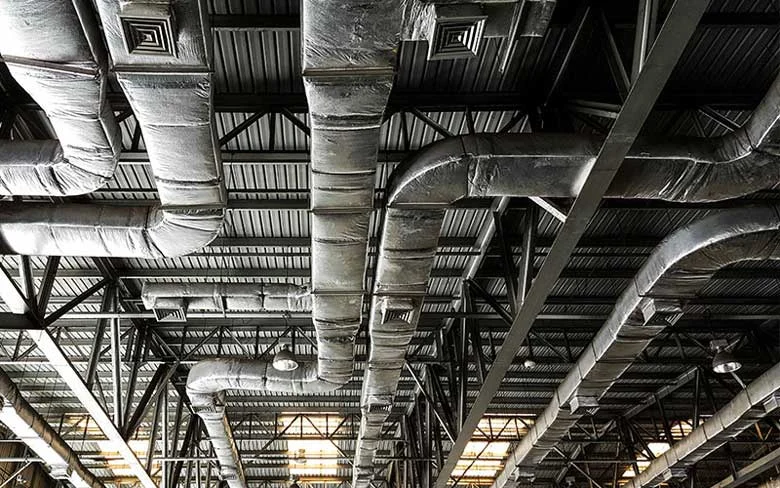

سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) هوای گرم و خنک را به قسمت های مختلف خانه یا ساختمان می دهند. همانطور که در یوتیوب دیده اید، هر اتاق به یک دریچه ذخیره و برگشت یا کوره نیاز دارد تا هوا را از کانال های HVAC به فضا توزیع کند، سپس هوای خروجی را جمع آوری کرده و به بیرون منتقل کند. یک دریچه خطی به عنوان یک جایگزین موثر برای دریچه های عرضه و اگزوز سنتی عمل می کند و همچنین ممکن است ظاهر اتاق را در برخی از کاربردها بهبود بخشد.
دریچه اسلات متوسط شامل یک محفظه فلزی باریک و بلند با مجموعه ای از لوورها یا گریل ها در امتداد یک طرف است. نصاب ها دیفیوزر خطی را در یک قسمت سقف، دیوار یا آستانه پنجره می بندند تا صفحه لوور شده همسطح با سطح اطراف قرار گیرد. انواع مختلفی از مدل ها برای متناسب با کاربردهای مختلف مورد نیاز باشد.
دریچه خطی بگونه ای طراحی شدند که از آنها هم می توان به عنوان دریچه مکش هوا و هو بصورت دریچه دمش هوا استفاده کرد. خروج هوا در این دریچه ها به شکل مستقیم به پلنیوم باکسی که پشت آن بکار رفته بستگی دارد چراکه هوا به شکل یکدست و همگن داخل حجم پلنیوم باکس پخش شود. در نصب این دریچه ها باید به نکاتی همچون ارتفاع نصب، سرعت جریان هوا روی دریچه، میزان پرتاب، انطباق دریچه با پلنیوم باکس و نحوه نصب آن دقت کرد.
کاربرد دریچه اسلات
این دریچه ها به دلیل ظاهر زیبا و شکیلی که دارند؛ از آن به عنوان زیبا سازی و دکوراتیو محیط استفاده می شود.
- لابی و راه رو های انواع ساختمان های تجاری ، اداری و برج های مدرن
- سالن های ورزشی، صنعتی و تولیدی
- ارتفاع سقف تا 5 متر
- محل نصب در داخل دیوار یا پیشانی سقف کاذب و سقف
- قابلیت ها :
- پخش هوا با قابلیت جهت دهی انتخابی به صورت دیفیوزر
- از جنس الومینیوم
- حد اکثر طول دریچه تا 2/8 متر قابلیت نصب به صورت یکپارچه در طول نا محدود
- امکان استفاده از دمپر جهت توزیع هوای خروجی از دریچه زیر فن کویل ها
مزایای استفاده از دریچه های اسلات
از مزایای نصب دریچه های اسلات می توان به موارد زیر اشاره کرد:
تنظیم دبی هوا بصورت یکنواخت
امکان ساخت به شکل منحنی و یا مدور
دارای قابلیت نصب در هر زاویه ای از کُنج پلان
علاوه بر کارایی فنی این دریچه ها می توان از آن برای زیبا سازی محیط نیز استفاده کرد.
دارای قابلیت نصب در سقف های گچی، انواع سقف کاذب، دیوار و پیشانی سقف کاذب
نصب آسان و ساده
دارای قابلیت افزایش تعداد شیارهای خروج هوا تا ده اسلوت
دارای قابلیت تولید برای کنج ها (به شکل دیواری یا سقفی) با زاویه دلخواه می باشند.
دارای قابلیت تولید بصورت یکسر بسته ، دوسر بسته و حتی دوسر باز
اهمیت دریچه خطی اسلوت
همانگونه که گفته شد، دیفیوزر خطی که در برخی مکان‌ها به آن دیفیوزر شکاف خطی یا دیفیوزر شکاف نیز می‌گویند، یک لوازم جانبی سیستم گرمایش، تهویه و تهویه مطبوع است که در تحویل هوا به یک اتاق استفاده میشود. دیفیوزرها نقش مهمی در سیستم تهویه مطبوع دارند و در طیف گسترده‌ای از اشکال، اندازه‌ها، رنگ‌ها و مواد موجود هستند و بر خلاف دیفیوزرهای معمولی گرد یا مربع، یک دیفیوزر شیار خطی دارای طراحی باریک و بلند است.
طراحی ویژه تکنسین‌های HVAC را قادر می‌سازد تا این نوع پخش کننده‌ها را در فضاهای تنگ نصب کنند و همچنین به پنهان کردن دیفیوزر خطی از دید کمک می‌کند تا طراحی جذاب تری از نظر زیبایی شناسی ایجاد شود.
چه پارامترهای طراحی بر راندمان دریچه خطی اسلوت HVAC تأثیر می‌گذارد؟
تعدادی از عوامل کلیدی وجود دارد که بر کارایی یک دیفیوزر شیار خطی تأثیر می‌گذارد که آنها عبارتند از: عملکرد و طراحی. عملکرد دیفیوزر اسلات خطی بر جنبه‌های متعددی از تهویه مطبوع خانه شما تأثیر می‌گذارد و حداکثر راحتی را ایجاد می‌کند که در عین حال حداکثر کارایی را تضمین خواهدکرد.
همچنین نسبتاً پر سر و صدا خواهد بود و« پرتاب» و« افت» پارامترهای طراحی مهمی هستند که بر کارایی دیفیوزرهای خطی تأثیر می‌گذارند؛ پرتاب به عنوان فاصله‌ای که هوا از سطح دیفیوزر شکاف حرکت می‌کند تعریف میشود و از طرف دیگر، “افت” فاصله برخورد از طرف دیفیوزر به سمت پایین به داخل اتاق است.
علاوه بر این، “Spread” نیز بر تأثیر کلی یک سیستم HVAC تأثیر می‌گذارد که اسپرید به عنوان اثر افقی هوای خارج شده از مجرا تعریف میشود.
نصب دریچه اسلوت
نصب دریچه اسلات برای اشخاصی با توان فنی مناسب این فعالیت تخصصی، بسیار آسان و بدون دغدغه خواهد بود. سیستم هوارسانی یک محیط داخلی بسیار حائز اهمیت بوده و افراد با تجربه در این زمینه باید به‌عنوان نصاب دریچه اسلوت استفاده شوند.
شاخص‌ترین مواردی که در زمان نصب دریچه اسلات توسط نصاب رعایت شود به شرح زیر است:
فاصله استاندارد مابین شیارها: رعایت حد فاصل 20 الی 25 سانتی‌متری بین دو شیار.
نصب بر روی پیشانی دیوار: نصب دریچه اسلات به‌صورت عمود، به سمت بیرون و یا داخل
گوشه‌های سقف: در حالت قائم از دریچه اسلات 90 درجه گونیا استفاده شده و در زوایایی مابین 90 الی 180 درجه، دریچه استوت ناگونیا نصب شود.
هماهنگی پلنیوم باکس و دریچه اسلات: اگر این دو بخش از هارمونی مناسبی برخوردار نباشند، به-میزان قابل توجه‌ای از تعادل جریان هوا کاسته خواهد شد.
نحوه کارکرد دریچه اسلات و دریچه خطی
جریان هوای تازه از طریق کانال هوا به پلنیوم باکس رسیده و دریچه هوای اسلات با خاصیت مکش خود هوای محیط را به داخل پلنیوم باکس خواهند رساند. پس از ترکیب هوای تازه و محیط، آن را به‌صورت کاملا یکدست و مطبوع در فضای داخلی پخش خواهد نمود. قابلیت نصب در ارتفاع، کنج دیوارها و سقف‌های کاذب از دریچه هوای اسلات به‌کارگیری آن را از سوی معماران جهت استفاده در پروژه‌های بزرگ ساختمانی نیز بالا برده است. همچنین قابلیت افزایش تعداد شیارها، ساخت در حالت منحنی و با اندازه طولانی محبوبیت خاصی برای دریچه اسلوت ایجاد نموده است.
موارد استفاده دریچه خطی بسیار زیاد است. از آنها می توان هم در محیط های اداری هم در محیط های مسکونی و هم در فضاهای لوکسی مانند مراکز خرید و رستوران های لاکچری استفاده کرد. آنها می توانند هم در سقف و هم در صورت لزوم در داخل تایل سقف کاذب نصب شوند. هنگام نصب دریچه های هوای خطی باید این نکته را به خاطر داشته باشید که حداکثر ارتفاع هوادهی آنها پنج متر می باشد.
مزایای دریچه اسلات و دریچه هوای خطی
دریچه هوای اسلات یکی از زیرمجموعه های دریچه هوای خطی است و در کنار تمامی مزایایی که دریچه های هوای خطی دارند، مزایای دیگری نیز دارد. در زیر به مزایای استفاده از هر یک از این دریچه ها اشاره میشود.
مزایای دریچه هوای خطی
در صورت نصب دریچه هوای خطی مرغوب و با کیفیت بالا بر روی انتهای کانال هوارسانی خود امکان بهره‌مندی از مزایا زیر خواهید بود:
- دکوراتیو بودن دریچه هوا
- افزایش زیبایی محیط و ایجاد هارمونی بین دریچه و دیگر لوازم ساختمان
- تنوع رنگ، اندازه و جنس متریال
- متناسب با انواع شرایط آب و هوایی
- قیمت مناسب
- نصب آسان
- قابل شست‌وشو
- پشتیبانی از پلنیوم باکس، دمپر هوا و دیفیوزر
- کمک به حفظ راندمان کاری سیستم‌های سرمایش، گرمایش و هواساز
- امکان استفاده در ساختمان اداری، تجاری و مسکونی
- وزن کم
- حاوی پنل زمستانه برای جلوگیری از ورود هوای سرد در ایام سرد سال
- کاهش هزینه‌های قبوض انرژی
- کمک به تامین هوای بازگشتی (مناسب فن کویل)
- نصب بر روی دریچه بازدید و دسترسی
- پخش جریان یکدست هوا
- تهویه مطبوع
- تولید در ابعاد استاندارد و سفارشی طبق نیاز مشتری
- نصب بر روی انواع سقف و دیوار
- مناسب عمل دمش و دهش هوا
- ساخت با متریال فلزی (گالوانيزه، آهن و آلومینیوم)، چوب و پلاستیک
- نصب در ارتفاع بالا (حداکثر 5 متر)
- مناسب سالن ورزشی، بیمارستان و هتل
- تولید با پره‌های ثابت، متغیر و در یک الی چند جهت
- نصب فیلتر هوا جهت جلوگیری از ورود گرد و خاک
