سیم لاکی چیست؟ راهنمای جامع علمی و مهندسی

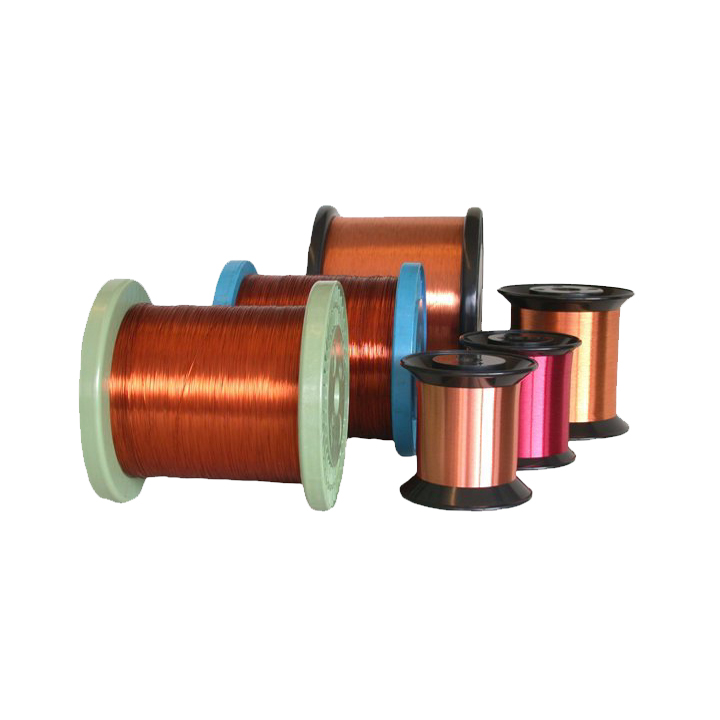

سیم لاکی که با نام های سیم پیچ یا سیم مغناطیسی نیز شناخته می شود نوعی سیم الکتریکی است که با لایه ای نازک از عایق پلیمری پوشانده شده است.
این عایق که معمولاً به نام لاک شناخته می شود خواص الکتریکی حرارتی و مکانیکی ویژه ای به سیم می بخشد و آن را برای کاربردهای متنوعی در صنایع گوناگون ایده آل می سازد.
به بیان ساده سیم لاکی سیمی رسانا است که با عایق مخصوصی پوشانده شده تا در فضاهای کوچک و با ولتاژ بالا بدون اتصال کوتاه به کار گرفته شود.

اصول عملکرد و ساختار سیم لاکی

اصول عملکرد سیم لاکی بر پایه دو جزء اصلی استوار است : هادی و عایق. قیمت سیم لاکی به این دو جز وابسته است. هادی اسیم لاکی اگر مسی باشد قیمت سیم لاکی بر اساس قیمت مس متغییر می باشد.
همچنین عایق که بر اساس قیمت مواد اولیه آن تغییر می کند پس در هنگام خرید سیم لاکی به این دو جز دقت نمایید.

هادی : قلب رسانایی

هادی سیم لاکی بخش رسانای جریان الکتریکی است و معمولاً از جنس مس یا آلومینیوم انتخاب می شود. انتخاب جنس هادی به عوامل مختلفی مانند رسانایی الکتریکی وزن هزینه و کاربرد بستگی دارد.

• مس : مس به دلیل رسانایی الکتریکی بسیار بالا مقاومت کششی مناسب و لحیم پذیری خوب پرکاربردترین ماده برای هادی سیم لاکی است. مس در انواع مختلفی مانند مس الکترولیتی (ECu) و مس با خلوص بالا (OFC) در دسترس است که هر کدام ویژگی ها و کاربردهای خاص خود را دارند.
• آلومینیوم : آلومینیوم نسبت به مس وزن کمتری دارد و هزینه آن نیز پایین تر است. با این حال رسانایی الکتریکی آلومینیوم کمتر از مس است و اتصال آن نیز دشوارتر است. آلومینیوم بیشتر در کاربردهایی که وزن و هزینه اهمیت بالایی دارند مانند برخی از ترانسفورماتورهای بزرگ و موتورهای الکتریکی خاص مورد استفاده قرار می گیرد.

عایق لاکی : سپر محافظ و عملکردی

عایق لاکی لایه ای پلیمری است که به صورت نازک و یکنواخت بر روی هادی اعمال می شود. این لایه عایق وظایف متعددی را بر عهده دارد :

• ایجاد عایق الکتریکی : مهم ترین وظیفه عایق لاکی جلوگیری از اتصال کوتاه بین سیم های مجاور در سیم پیچی ها و مدارهای الکتریکی است. عایق باید دارای مقاومت دی الکتریک بالا باشد تا بتواند در برابر ولتاژهای اعمال شده مقاومت کند.
• محافظت مکانیکی : عایق لاکی از هادی در برابر خراشیدگی سایش و آسیب های مکانیکی حین تولید سیم پیچی و کارکرد محافظت می کند.
• مقاومت حرارتی : بسیاری از کاربردهای سیم لاکی در شرایط دمایی بالا صورت می گیرد. عایق لاکی باید مقاومت حرارتی مناسبی داشته باشد و خواص عایقی خود را در دماهای بالا حفظ کند.
• مقاومت شیمیایی : در برخی کاربردها سیم لاکی در معرض مواد شیمیایی مختلف قرار می گیرد. عایق باید مقاومت شیمیایی لازم را در برابر این مواد داشته باشد.

انواع مختلفی از مواد پلیمری به عنوان عایق لاکی مورد استفاده قرار می گیرند که هر کدام ویژگی های خاص خود را دارند. برخی از رایج ترین انواع عایق های لاکی عبارتند از :

• پلی یورتان (Polyurethane) : عایق پلی یورتان به دلیل لحیم پذیری مستقیم (بدون نیاز به برداشتن عایق) انعطاف پذیری بالا و مقاومت شیمیایی خوب کاربرد گسترده ای دارد.
• پلی استر (Polyester) : عایق پلی استر دارای مقاومت حرارتی خوب مقاومت مکانیکی بالا و قیمت مناسب است و برای کاربردهای عمومی مناسب است.
• پلی آمید ایمید (Polyamide-imide) : عایق پلی آمید ایمید مقاومت حرارتی بسیار بالایی دارد و برای کاربردهای دمای بالا مانند موتورهای الکتریکی و ترانسفورماتورهای صنعتی سنگین استفاده می شود.
• پلی استر ایمید (Polyester-imide) : عایق پلی استر ایمید ترکیبی از خواص پلی استر و پلی آمید ایمید را ارائه می دهد و مقاومت حرارتی و مکانیکی مناسبی دارد.
• اپوکسی (Epoxy) : عایق اپوکسی دارای مقاومت شیمیایی و رطوبتی بسیار بالا است و برای کاربردهای خاص در محیط های سخت و مرطوب مناسب است.

تاثیر ساختار سیم و کابل بر قیمت آن

ساختار سیم و کابل به طور مستقیم بر قیمت سیم و کابل تأثیر می‌ گذارد. عواملی مانند جنس هادی (مس یا آلومینیوم)، ضخامت، نوع عایق، و تعداد رشته‌ ها در تعیین لیست قیمت سیم و کابل برق نقش اساسی دارند.
سیم‌ های مسی به دلیل رسانایی بیشتر، گران‌ تر از سیم‌ های آلومینیومی هستند. همچنین، سیم‌ های ضخیم‌ تر و کابل‌ های با عایق‌ های پیشرفته‌ تر، هزینه بیشتری دارند.
برای اطلاع از لیست قیمت سیم و کابل به روز، می‌توانید به فروشندگان و تولیدکنندگان معتبر مراجعه کنید.

استانداردهای بین المللی سیم لاکی

استانداردهای بین المللی نقش مهمی در تضمین کیفیت و قابلیت اطمینان سیم لاکی دارند. این استانداردها مشخصات فنی روش های آزمون و الزامات عملکردی سیم لاکی را تعیین می کنند. برخی از مهم ترین استانداردهای بین المللی سیم لاکی عبارتند از :

• IEC ۶۰۳۱۷ (International Electrotechnical Commission) : این مجموعه استانداردها به مشخصات ابعادی الکتریکی و مکانیکی انواع مختلف سیم لاکی می پردازد. استاندارد IEC ۶۰۳۱۷ به طور گسترده در سطح جهان مورد استفاده قرار می گیرد و به عنوان مرجع اصلی برای تولید و مصرف سیم لاکی شناخته می شود.
• NEMA MW ۱۰۰۰ (National Electrical Manufacturers Association) : این استاندارد آمریکایی مشخصات فنی و روش های آزمون سیم لاکی را تعیین می کند و در صنعت برق و الکترونیک ایالات متحده به طور گسترده ای مورد استفاده قرار می گیرد. NEMA MW ۱۰۰۰ مکمل استانداردهای IEC است و در برخی موارد الزامات سخت گیرانه تری را ارائه می دهد.
• JIS C ۳۲۰۲ (Japanese Industrial Standards) : این استاندارد ژاپنی مشخصات و روش های آزمون سیم لاکی را مشخص می کند و در صنایع الکترونیک و برق ژاپن کاربرد دارد. JIS C ۳۲۰۲ نیز از استانداردهای معتبر بین المللی در زمینه سیم لاکی محسوب می شود.

رعایت این استانداردها توسط تولیدکنندگان سیم لاکی تضمین می کند که محصولات آن ها از کیفیت و عملکرد قابل قبولی برخوردار بوده و با الزامات فنی و ایمنی بین المللی مطابقت دارند.

استانداردهای سیم و کابل افق البرز

سیم و کابل افق البرز، با رعایت دقیق استانداردهای ملی و بین‌ المللی، محصولاتی با کیفیت و ایمن به بازار عرضه می‌کند. این شرکت با بهره‌گیری از تکنولوژی‌های روز دنیا و مواد اولیه مرغوب، محصولاتی مطابق با استانداردهای IEC، ISIRI و سایر استانداردهای معتبر تولید می‌کند. در هنگام خرید سیم و کابل افق البرز به استانداردهای کابل توجه نمایید.
کابلی که دارای استاندارد ملی و بین المللی می باشد قیمت بیشتری دارد وولی ایمنی بالاتری دارد.

کاربردهای متنوع سیم لاکی در صنایع مختلف

سیم لاکی به دلیل خواص منحصر به فرد خود در طیف گسترده ای از صنایع و کاربردها مورد استفاده قرار می گیرد. برخی از مهم ترین کاربردهای سیم لاکی عبارتند از :

• موتورهای الکتریکی : سیم لاکی جزء اصلی سیم پیچی موتورهای الکتریکی است. در موتورهای AC و DC سیم لاکی برای ایجاد میدان مغناطیسی و تبدیل انرژی الکتریکی به مکانیکی به کار می رود. انواع مختلف موتورهای الکتریکی از موتورهای کوچک خانگی تا موتورهای صنعتی بزرگ از سیم لاکی بهره می برند.
• ترانسفورماتورها : در ترانسفورماتورها سیم لاکی برای سیم پیچی اولیه و ثانویه به منظور انتقال انرژی الکتریکی بین مدارهای مختلف ولتاژ استفاده می شود. ترانسفورماتورها در سیستم های انتقال و توزیع برق منابع تغذیه الکترونیکی و بسیاری از دستگاه های الکتریکی و الکترونیکی کاربرد دارند.
• ژنراتورها : در ژنراتورها سیم لاکی در سیم پیچی روتور و استاتور برای تولید ولتاژ الکتریکی از طریق حرکت مکانیکی به کار می رود. ژنراتورها در نیروگاه های برق سیستم های پشتیبان برق و منابع تغذیه اضطراری کاربرد دارند.
• سیم پیچ ها و القاگرها (Inductors) : سیم لاکی برای ساخت انواع سیم پیچ ها و القاگرها در مدارهای الکترونیکی و مخابراتی استفاده می شود. این قطعات برای فیلتر کردن تنظیم جریان و ولتاژ و ذخیره سازی انرژی الکترومغناطیسی به کار می روند.
• بالاست های روشنایی : در بالاست های الکترونیکی لامپ های فلورسنت و LED سیم لاکی برای ساخت ترانسفورماتورها و القاگرهای مورد نیاز برای راه اندازی و کنترل لامپ ها استفاده می شود.
• صنعت خودرو : در صنعت خودرو سیم لاکی در موتورهای الکتریکی خودروهای برقی و هیبریدی سنسورها سیستم های جرقه زنی و سایر قطعات الکتریکی خودرو کاربرد دارد.
• لوازم خانگی : در لوازم خانگی مانند یخچال ماشین لباسشویی کولر گازی و جاروبرقی سیم لاکی در موتورها ترانسفورماتورها و سایر قطعات الکتریکی به کار می رود.
• صنایع الکترونیک و مخابرات : در صنایع الکترونیک و مخابرات سیم لاکی در انواع ترانسفورماتورهای کوچک القاگرها فیلترها و سایر قطعات پسیو مدارهای الکترونیکی استفاده می شود.

فناوری های پیشرفته در سیم لاکی

صنعت سیم لاکی همواره در حال پیشرفت و نوآوری است و فناوری های جدیدی به منظور بهبود عملکرد کاهش ابعاد و افزایش کارایی سیم لاکی توسعه یافته اند. برخی از فناوری های پیشرفته در سیم لاکی عبارتند از :

• سیم لاکی با عایق نانویی : استفاده از نانوذرات در عایق لاکی باعث بهبود خواص مکانیکی حرارتی و الکتریکی عایق می شود. عایق های نانویی می توانند مقاومت دی الکتریک و مقاومت سایشی سیم لاکی را افزایش داده و طول عمر آن را بهبود بخشند.
• سیم لاکی با عایق خود ترمیم شونده : تحقیقات در زمینه عایق های خود ترمیم شونده برای سیم لاکی در حال انجام است. این نوع عایق ها می توانند آسیب های جزئی خود را به طور خودکار ترمیم کنند و قابلیت اطمینان سیم لاکی را در شرایط سخت افزایش دهند.
• سیم لاکی با رسانایی بالا : تلاش ها برای تولید سیم لاکی با هادی هایی از جنس مواد جدید با رسانایی بالاتر از مس و آلومینیوم ادامه دارد. به عنوان مثال گرافن و نانولوله های کربنی به عنوان مواد بالقوه برای هادی سیم لاکی مورد بررسی قرار گرفته اند.
• سیم لاکی تخت (Flat Enameled Wire) : سیم لاکی تخت به جای سطح مقطع دایره ای سطح مقطع مستطیلی دارد. این نوع سیم لاکی امکان سیم پیچی فشرده تر و بهبود انتقال حرارت را فراهم می کند و در برخی از کاربردهای خاص مانند ترانسفورماتورهای فرکانس بالا و موتورهای الکتریکی با چگالی توان بالا استفاده می شود.
• سیم لاکی با عایق های زیست تخریب پذیر : با توجه به افزایش نگرانی های زیست محیطی تلاش ها برای توسعه عایق های لاکی زیست تخریب پذیر و سازگار با محیط زیست در حال افزایش است. این نوع عایق ها می توانند اثرات زیست محیطی تولید و دفع سیم لاکی را کاهش دهند.

نکات فنی مهم در انتخاب و استفاده از سیم لاکی

انتخاب و استفاده صحیح از سیم لاکی برای اطمینان از عملکرد مطلوب و طول عمر بالای سیستم های الکتریکی و الکترونیکی بسیار مهم است. برخی از نکات فنی مهم در این زمینه عبارتند از :

• انتخاب نوع عایق : نوع عایق لاکی باید با توجه به شرایط کاری دمای محیط ولتاژ کاری مواد شیمیایی موجود و الزامات مکانیکی انتخاب شود. جدول مشخصات فنی تولیدکنندگان سیم لاکی و استانداردهای مربوطه می توانند راهنمای مناسبی برای انتخاب نوع عایق باشند.
• انتخاب قطر سیم : قطر سیم لاکی باید با توجه به جریان عبوری و افت ولتاژ مجاز در مدار انتخاب شود. جریان مجاز سیم لاکی به عوامل مختلفی مانند جنس هادی نوع عایق دمای محیط و روش سیم پیچی بستگی دارد.
• رعایت دمای کاری : حداکثر دمای کاری مجاز سیم لاکی باید رعایت شود. افزایش دما بالاتر از حد مجاز می تواند باعث تخریب عایق و کاهش طول عمر سیم لاکی شود. در صورت نیاز به کارکرد در دماهای بالا باید از سیم لاکی با عایق مقاوم در برابر حرارت استفاده شود.
• اجتناب از آسیب مکانیکی : در حین سیم پیچی و نصب سیم لاکی باید از آسیب مکانیکی به عایق جلوگیری شود. خراشیدگی یا پارگی عایق می تواند منجر به اتصال کوتاه و خرابی سیستم شود.
• اتصال دهی مناسب : برای اتصال سیم لاکی به سایر قطعات الکتریکی باید از روش های اتصال دهی مناسب مانند لحیم کاری ترمینال های فشاری یا اتصالات پیچی استفاده شود. در صورت استفاده از لحیم کاری باید از فلاکس مناسب و دمای لحیم کاری کنترل شده استفاده شود تا به عایق سیم آسیب نرسد.
• رعایت استانداردهای ایمنی : در طراحی و نصب سیستم های الکتریکی و الکترونیکی با استفاده از سیم لاکی باید استانداردهای ایمنی مربوطه رعایت شود تا از خطرات برق گرفتگی و آتش سوزی جلوگیری شود.

فرایند تولید سیم لاکی

تولید سیم لاکی یک فرایند دقیق و چند مرحله ای است که کیفیت و خواص نهایی سیم را تعیین می کند. مراحل اصلی تولید سیم لاکی به شرح زیر است :

1. تهیه هادی : ابتدا هادی مورد نظر (مس یا آلومینیوم) به صورت مفتول با قطر مناسب تهیه می شود. در این مرحله کیفیت سطح هادی و عدم وجود ناخالصی ها اهمیت زیادی دارد.
2. آماده سازی سطح هادی : سطح هادی باید به طور کامل تمیز و عاری از هرگونه آلودگی و چربی باشد تا چسبندگی عایق لاکی به خوبی انجام شود. این مرحله معمولاً شامل شستشو و تمیزکاری شیمیایی یا مکانیکی سطح هادی است.
3. لاک زنی : عایق لاکی به صورت مایع بر روی هادی اعمال می شود. این کار معمولاً با عبور دادن هادی از داخل مخزن لاک و سپس از قالب های دقیق انجام می گیرد تا لایه عایق با ضخامت یکنواخت بر روی سیم قرار گیرد. فرایند لاک زنی ممکن است چندین بار تکرار شود تا ضخامت عایق به مقدار مورد نظر برسد.
4. پخت (Curing) : پس از لاک زنی سیم وارد کوره پخت می شود تا لاک به طور کامل خشک و سخت شود و خواص عایقی و مکانیکی مورد نظر را به دست آورد. دمای پخت و زمان آن بستگی به نوع عایق لاکی و مشخصات مورد نیاز دارد.
5. کنترل کیفیت : در طول فرایند تولید و در پایان آن کنترل کیفیت دقیقی بر روی سیم لاکی انجام می شود. این کنترل ها شامل بررسی ضخامت عایق مقاومت دی الکتریک مقاومت حرارتی خواص مکانیکی و ابعاد سیم است تا از انطباق محصول با استانداردهای مربوطه اطمینان حاصل شود.
6. بسته بندی : در نهایت سیم لاکی بر روی قرقره ها یا رول های مناسب بسته بندی می شود تا از آسیب دیدن آن در حین حمل و نقل و نگهداری جلوگیری شود.

نتیجه گیری

سیم لاکی به عنوان یک جزء حیاتی در صنایع مختلف نقش بسزایی در عملکرد و کارایی دستگاه ها و سیستم های الکتریکی و الکترونیکی ایفا می کند. تنوع در انواع عایق ها هادی ها و مشخصات فنی سیم لاکی امکان انتخاب محصول مناسب برای کاربردهای گوناگون را فراهم می سازد.
با پیشرفت فناوری و توسعه مواد جدید سیم لاکی همچنان به عنوان یک عنصر کلیدی در صنعت برق و الکترونیک به تکامل خود ادامه خواهد داد و نقش مهمی در آینده فناوری ایفا خواهد کرد. درک دقیق اصول عملکرد ساختار و نکات فنی مربوط به سیم لاکی برای مهندسان طراحان و تکنسین های فعال در صنایع مختلف امری ضروری و حیاتی است.

پرسش و پاسخ متداول کاربران درباره سیم لاکی

۱. آیا می توان سیم لاکی را لحیم کرد؟

بله بسیاری از انواع سیم لاکی به ویژه سیم لاکی با عایق پلی یورتان قابلیت لحیم کاری مستقیم را دارند. به این معنی که برای لحیم کاری نیازی به برداشتن عایق نیست و حرارت ناشی از لحیم کاری باعث تبخیر عایق در محل اتصال می شود. با این حال برای لحیم کاری سیم لاکی با عایق های دیگر مانند پلی استر یا پلی آمید ایمید معمولاً باید عایق را در محل اتصال به صورت مکانیکی یا شیمیایی برداشت.

۲. چگونه می توان قطر مناسب سیم لاکی را برای یک کاربرد خاص تعیین کرد؟

تعیین قطر مناسب سیم لاکی به عوامل مختلفی مانند جریان عبوری افت ولتاژ مجاز دمای محیط و نوع کاربرد بستگی دارد. به طور کلی با افزایش جریان عبوری قطر سیم نیز باید افزایش یابد تا از گرم شدن بیش از حد سیم و افت ولتاژ نامناسب جلوگیری شود. برای تعیین دقیق قطر سیم می توان از جداول جریان مجاز سیم ها و نرم افزارهای محاسباتی مهندسی برق استفاده کرد. همچنین مشورت با متخصصان و تامین کنندگان سیم لاکی نیز می تواند راهگشا باشد.

۳. آیا سیم لاکی در برابر رطوبت و مواد شیمیایی مقاوم است؟

مقاومت سیم لاکی در برابر رطوبت و مواد شیمیایی به نوع عایق لاکی بستگی دارد. برخی از عایق های لاکی مانند اپوکسی مقاومت بسیار خوبی در برابر رطوبت و مواد شیمیایی دارند و برای کاربردهای خاص در محیط های مرطوب و خورنده مناسب هستند. در مقابل برخی دیگر از عایق ها مانند پلی یورتان مقاومت کمتری در برابر رطوبت و مواد شیمیایی دارند و برای کاربردهای عمومی مناسب تر هستند. در صورت نیاز به استفاده از سیم لاکی در محیط های مرطوب یا شیمیایی باید نوع عایق مناسب با توجه به شرایط محیطی انتخاب شود.
