سایز کابل برق ورودی ساختمان چقدر است؟

انتخاب کابل برق ورودی ساختمان، یکی از مهم ترین و اساسی ترین تصمیمات در هر پروژه ساختمانی است. این کابل، شریان حیاتی انتقال انرژی الکتریکی به تمام نقاط ساختمان شماست و هرگونه اشتباه در انتخاب سایز آن، می تواند عواقب جبران ناپذیری از جمله افت ولتاژ، افزایش تلفات انرژی، خطر آتش سوزی و حتی آسیب به تجهیزات برقی را در پی داشته باشد. در بسیاری از موارد، اهمیت این انتخاب به درستی درک نمی شود و تصمیم گیری بر اساس حدس و گمان یا توصیه های غیرتخصصی انجام می گیرد. این مقاله به شما کمک می کند تا با درک کامل عوامل موثر و استانداردهای لازم، بهترین و ایمن ترین انتخاب را برای ساختمان خود داشته باشید. در ادامه به بررسی دقیق تمامی جوانب این موضوع می پردازیم تا بتوانید با اطمینان خاطر، سایز کابل برق ورودی ساختمان خود را تعیین کنید.

✅ مزایا انتخاب صحیح کاهش خطر آتش سوزی، جلوگیری از افت ولتاژ، افزایش بهره وری انرژی، طول عمر بیشتر تجهیزات.

⚠️ خطرات انتخاب اشتباه گرم شدن بیش از حد کابل، سوختن عایق، افت ولتاژ شدید، افزایش مصرف برق، آسیب به لوازم خانگی.

یکی از مهم ترین خطرات ناشی از انتخاب کابل با سایز نامناسب، گرم شدن بیش از حد آن است. زمانی که جریان الکتریکی بیشتری از ظرفیت یک کابل عبور می کند، مقاومت آن باعث تولید حرارت می شود. این حرارت می تواند به عایق کابل آسیب برساند، باعث ذوب شدن آن شود و در نهایت منجر به اتصال کوتاه یا حتی آتش سوزی گردد. این موضوع به خصوص در سیم کشی های پنهان داخل دیوار یا زیرزمین، که تهویه مناسبی ندارند، بسیار خطرناک است.

علاوه بر این،کابل های نازک تر باعث افت ولتاژ بیشتری می شوند. افت ولتاژ به معنای کاهش ولتاژ در انتهای مسیر کابل است که می تواند عملکرد دستگاه های برقی را مختل کند. به عنوان مثال،موتور پمپ آب یا کمپرسور کولر گازی ممکن است با افت ولتاژ به درستی کار نکنند، داغ شوند و در نهایت بسوزند. این مسئله نه تنها به تجهیزات آسیب می زند، بلکه می تواند باعث افزایش مصرف انرژی و هدررفت برق نیز شود.

⚡ میزان آمپراژ میزان جریان مصرفی کنتور (تک فاز یا سه فاز).

📏 طول کابل فاصله بین کنتور تا تابلوی اصلی ساختمان.

🔬 جنس هادی مسی یا آلومینیومی بودن مغزی کابل.

میزان آمپراژ و بار مصرفی (تک فاز و سه فاز)

اولین و مهم ترین عامل، میزان حداکثر جریانی است که قرار است از کابل عبور کند. این جریان معمولاً بر اساس آمپراژ کنتور برق شما تعیین می شود (مثلاً 25 آمپر تک فاز یا 32 آمپر سه فاز). هر چه میزان جریان بیشتر باشد، نیاز به کابل با سطح مقطع بزرگ تری داریم تا بتواند بدون گرم شدن بیش از حد، این جریان را منتقل کند. برای ساختمان های مسکونی کوچک یا واحدهایی با مصرف برق کمتر، سیستم تک فاز (معمولاً 25 آمپر) کافی است. اما برای ساختمان های بزرگ، آپارتمان های چند واحدی، یا مکان هایی با تجهیزات پرمصرف مانند آسانسور، سیستم سه فاز (32 آمپر به بالا) ضروری است. در سیستم سه فاز، بار بین سه فاز تقسیم می شود که این امر امکان استفاده از کابل های با سطح مقطع نسبتاً کوچک تر را برای توان های بالا فراهم می کند.

نقش مسافت و افت ولتاژ در انتخاب کابل

طول کابل نیز تأثیر بسزایی در انتخاب سایز آن دارد. با افزایش طول کابل، مقاومت الکتریکی آن نیز افزایش می یابد که منجر به افت ولتاژ بیشتر می شود. افت ولتاژ به معنای کاهش ولتاژ در نقطه مصرف نسبت به نقطه تولید است. استانداردهای برق، حداکثر افت ولتاژ مجاز را معمولاً بین 3 تا 5 درصد تعیین می کنند. اگر افت ولتاژ بیش از این مقدار باشد، عملکرد دستگاه های برقی تحت تأثیر قرار گرفته و ممکن است دچار آسیب شوند. بنابراین، برای مسافت های طولانی تر، باید از کابل با سطح مقطع بزرگ تری استفاده کرد تا مقاومت کلی کابل کاهش یافته و افت ولتاژ در محدوده مجاز باقی بماند. به عنوان یک قاعده کلی، برای هر 15 متر افزایش طول، نیاز به بازبینی و احتمالاً افزایش سایز کابل است.

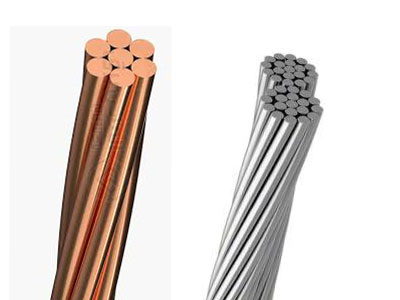

تأثیر جنس هادی (مس در مقابل آلومینیوم)

جنس هادی (مغزی) کابل، عامل مهم دیگری در تعیین سایز آن است. کابل های برق معمولاً از مس یا آلومینیوم ساخته می شوند. مس دارای رسانایی الکتریکی بالاتری نسبت به آلومینیوم است، به این معنی که برای انتقال یک میزان جریان مشخص، کابل مسی نیاز به سطح مقطع کوچک تری دارد. در مقابل، کابل های آلومینیومی ارزان تر هستند، اما برای انتقال همان میزان جریان، باید از کابل با سطح مقطع بزرگ تری استفاده کرد. به عنوان مثال، یک کابل آلومینیومی 16 میلی متر مربع، تقریباً معادل یک کابل مسی 10 میلی متر مربع ظرفیت حمل جریان دارد. انتخاب بین این دو بستگی به بودجه و الزامات فنی پروژه دارد، اما در هر صورت، باید ظرفیت جریان دهی کابل را بر اساس جنس آن محاسبه کرد. همچنین، باید به نکات فنی اتصال کابل های آلومینیومی (که مستعد اکسیداسیون و شل شدن اتصالات هستند) توجه ویژه ای داشت.

شرایط محیطی و نوع نصب (هوایی یا زمینی)

نحوه نصب کابل و شرایط محیطی نیز بر ظرفیت جریان دهی آن تأثیر می گذارد. کابل هایی که در زیر زمین یا داخل لوله های محافظ نصب می شوند، به دلیل محدودیت در دفع حرارت، ظرفیت کمتری نسبت به کابل های هوایی دارند. حرارت محیط نیز عامل مهمی است؛ در مناطق گرمسیری، ظرفیت جریان دهی کابل ها باید با ضریب کاهش مناسب محاسبه شود. همچنین، کابل هایی که در معرض مستقیم نور خورشید، رطوبت یا آسیب های فیزیکی قرار می گیرند، نیاز به روکش های مقاوم تر و در برخی موارد، سایز بزرگ تر دارند تا در برابر استهلاک و خطرات محیطی مقاوم باشند. این شرایط می تواند شامل دفن مستقیم در خاک، عبور از لوله های فولادی یا پلاستیکی، و یا نصب بر روی دکل ها و دیوارها باشد که هر کدام ملاحظات خاص خود را دارند.

جریان مصرفی (آمپر)	طول کابل (متر)	سایز کابل مسی (میلی متر مربع)	سایز کابل آلومینیومی (میلی متر مربع)
25A (تک فاز)	کمتر از 20 متر	6	10
25A (تک فاز)	20 تا 40 متر	10	16
32A (تک فاز)	کمتر از 15 متر	10	16
32A (تک فاز)	15 تا 30 متر	16	25
32A (سه فاز)	کمتر از 25 متر	4×10	4×16
32A (سه فاز)	25 تا 50 متر	4×16	4×25
50A (سه فاز)	کمتر از 30 متر	4×25	4×35
50A (سه فاز)	30 تا 60 متر	4×35	4×50

این جداول صرفاً یک راهنمای کلی هستند و ممکن است در شرایط خاص (مانند نصب در محیط های با دمای بسیار بالا یا پایین، یا در مناطق با رطوبت بسیار زیاد) نیاز به اصلاح داشته باشند. همیشه توصیه می شود که با یک مهندس برق مشورت کنید تا محاسبات دقیق تری بر اساس شرایط خاص پروژه شما انجام شود. همچنین، دقت داشته باشید که کابل های سه فاز معمولاً به صورت 4 رشته (سه فاز + یک نول) یا 5 رشته (سه فاز + نول + ارت) عرضه می شوند.

سیستم تک فاز مناسب برای مصارف خانگی کم توان تعداد سیم: 2 (فاز و نول) ولتاژ: 220-230 ولت کاربرد: روشنایی، لوازم خانگی کوچک

سیستم سه فاز مناسب برای بارهای سنگین و صنعتی تعداد سیم: 4 یا 5 (سه فاز، نول، ارت) ولتاژ: 380-400 ولت کاربرد: آسانسور، پمپ های قوی، کارگاه ها

سیستم تک فاز رایج ترین نوع برق رسانی در منازل مسکونی است. این سیستم از دو سیم (یک فاز و یک نول) تشکیل شده و ولتاژ 220 تا 230 ولت را تأمین می کند. برای اکثر مصارف خانگی مانند روشنایی، تلویزیون، یخچال و ماشین لباسشویی، برق تک فاز کافی است. کابل های ورودی برای این سیستم معمولاً دو رشته (فاز و نول) یا سه رشته (فاز، نول و ارت) هستند و سایزهای 6 یا 10 میلی متر مربع برای کنتورهای 25 آمپر رایج است. در مقابل، سیستم سه فاز برای ساختمان هایی با مصرف برق بالا یا تجهیزات پرقدرت طراحی شده است. این سیستم از سه سیم فاز (L1, L2, L3)، یک سیم نول و گاهی یک سیم ارت تشکیل شده و ولتاژ 380 تا 400 ولت را تأمین می کند. مزیت اصلی برق سه فاز، توانایی آن در تأمین انرژی برای موتورهای الکتریکی بزرگ (مانند آسانسورها، پمپ های آب قوی، یا تجهیزات صنعتی) است. کابل های ورودی سه فاز معمولاً چهار رشته (3 فاز + نول) یا پنج رشته (3 فاز + نول + ارت) هستند و سایزهای 16، 25 یا 35 میلی متر مربع به بالا برای آمپراژهای 32، 50 یا 63 آمپر استفاده می شود.

هر کشوری مجموعه ای از استانداردها و مقررات خاص خود را برای سیم کشی و کابل کشی ساختمان ها دارد. در ایران، مبحث 13 مقررات ملی ساختمان (طرح و اجرای تاسیسات برقی ساختمان ها) به طور جامع به این موضوع می پردازد. این مبحث شامل جزئیات مربوط به انتخاب کابل، روش های نصب، حفاظت های لازم و سایر الزامات فنی است. همچنین، موسسه استاندارد و تحقیقات صنعتی ایران (ISIRI) نیز استانداردهایی را برای انواع کابل های برق منتشر کرده است که تولیدکنندگان موظف به رعایت آن هستند. به عنوان مثال، استاندارد ISIRI 607 مربوط به کابل های برق با عایق و روکش PVC برای ولتاژهای نامی تا 450/750 ولت است. در سطح بین المللی، استانداردهای IEC (کمیسیون بین المللی الکتروتکنیک) نیز بسیار معتبر هستند و بسیاری از استانداردهای ملی بر اساس آن ها تدوین شده اند. برای مثال، استاندارد IEC 60228 به هادی های عایق دار کابل ها می پردازد. رعایت این استانداردها به این معنی است که کابل مورد استفاده شما از نظر کیفیت مواد، ساختار، ظرفیت جریان دهی و مقاومت در برابر عوامل محیطی، تأیید شده است. استفاده از کابل های بدون نشان استاندارد یا با کیفیت پایین، می تواند خطرات جدی را به همراه داشته باشد و حتی ممکن است در صورت بروز حادثه، بیمه خسارات را پوشش ندهد.

پس از انتخاب سایز کابل برق ورودی ساختمان، نوبت به نصب آن می رسد. نصب کابل باید توسط برق کار ماهر و با رعایت کامل اصول ایمنی و استانداردهای مبحث 13 مقررات ملی ساختمان انجام شود. استفاده از لوله های محافظ مناسب (پلیکا، گالوانیزه یا پلی اتیلن) برای عبور کابل، به خصوص در مسیرهای زمینی یا دیواری، ضروری است. این لوله ها کابل را در برابر آسیب های فیزیکی، رطوبت و حشرات محافظت می کنند. همچنین، اتصالات کابل باید کاملاً محکم و عایق بندی شده باشند تا از شل شدن، جرقه زدن و اتصال کوتاه جلوگیری شود. استفاده از سرسیم های مناسب و پرس کردن صحیح آن ها در محل اتصال به کنتور و تابلوی اصلی، از اهمیت بالایی برخوردار است. در مورد کابل های آلومینیومی، استفاده از رابط های بیمتال برای اتصال به تجهیزات مسی ضروری است تا از خوردگی گالوانیکی جلوگیری شود. بازرسی های دوره ای سیستم برق، به خصوص در ساختمان های قدیمی تر، می تواند به شناسایی مشکلات احتمالی قبل از تبدیل شدن به حوادث جدی کمک کند. بررسی نشانه های گرمای بیش از حد، بوی سوختگی یا تغییر رنگ در اتصالات و کابل ها، از جمله مواردی است که باید به آن توجه داشت.

قیمت کابل برق بسته به جنس (مس یا آلومینیوم)، سایز، تعداد رشته و برند تولیدکننده متفاوت است. کابل های مسی گران تر از کابل های آلومینیومی هستند، اما همان طور که قبلاً اشاره شد، رسانایی بالاتر و مقاومت کمتری دارند که در دراز مدت می تواند به صرفه تر باشد. برخی افراد برای کاهش هزینه های اولیه، به سراغ کابل های با سایز کوچک تر یا کابل های بی کیفیت و غیراستاندارد می روند. این اقدام، یک اشتباه پرهزینه و خطرناک است. صرفه جویی چند صد هزار تومانی در خرید کابل، می تواند منجر به خسارات میلیونی ناشی از آتش سوزی، آسیب به لوازم برقی یا افزایش قبض برق شود. به جای تمرکز صرف بر قیمت، به دنبال کابل های استاندارد از برندهای معتبر باشید. عمر مفید یک کابل استاندارد می تواند تا چند دهه باشد، در حالی که کابل های بی کیفیت ممکن است در عرض چند سال نیاز به تعویض پیدا کنند. مشاوره با یک متخصص برق نه تنها به شما در انتخاب سایز مناسب کمک می کند، بلکه می تواند در پیدا کردن بهترین تعادل بین کیفیت و هزینه نیز راهنمای شما باشد. به یاد داشته باشید که سرمایه گذاری در یک سیستم برق ایمن و کارآمد، سرمایه گذاری در آرامش خاطر و امنیت ساختمان و ساکنین آن است.
